DZJY低温自动卷绕仪
发布日期:2023年10月31日
浏览次数:1835次
【关闭】
DZJY低温自动卷绕仪
1、概述
低温自动卷绕仪适用于直径小于等于12.5mm的圆形电线电缆或圆形绝缘线芯,以及短轴尺寸小于等于20mm以下的扁平电线电缆和不能制成哑铃片的扇形绝缘线芯的弯曲性能测试,具有设计先进、造型新颖、结构合理、操作简单、计时准确、安全可靠的特点,其性能指标和技术参数均符合GB/T2951.14-2008 国家标准。
2、主要技术参数
2.1电源电压 :AC 220 V 50Hz。
2.2测试范围 :直径≤φ 12.5mm。
2.3工作温度 :―40 ℃±1 ℃。
2.4自动卷绕速度 :5 秒/转。
2.5一次试验件数 :2 件。
2.6更换和装夹方法:手动。
2.7试样芯轴(绕线轴)规格:φ4 φ5 φ6 φ7 φ8 φ10 φ12 φ14 φ16 φ20
φ24 φ28 φ32 φ36 φ40 φ45 φ50。
2.8根据JB/T4278.11-2011《橡皮塑料电线电缆试验仪器设备检定方法》低温卷绕规定,导向管出口个数不少于8组(模芯)配有模芯1.20mm、2.40mm、3.00mm、3.80mm、4.70mm 5.90mm、7.40mm、9.20mm、11.50mm、14.50mm各2件。
2.9主机和试样芯轴材料 :不锈钢。
2.91卷绕机外形尺寸(mm):450×330×240(长×宽×高)。

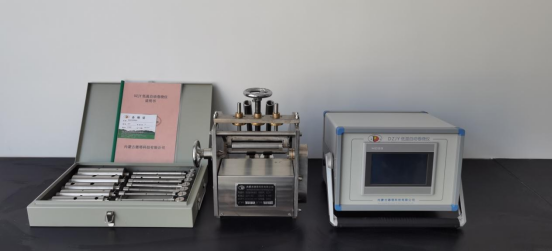

3、主要配置
3.1卷绕机:通过电机和齿轮传动带动拨轴进行卷绕。
3.2电控仪:用于设定和控制卷绕时间,面板上设有数显表,点动启动及电源开关,既便于操作又非常醒目,能达到GB/T2951.4-1997的5秒/转卷绕速度的要求。
3.3绕线轴:是卷绕用的芯轴,采用1Cr18Ni9Ti不锈钢材质制作,不同规格的线芯选择不同直径的绕线轴。
