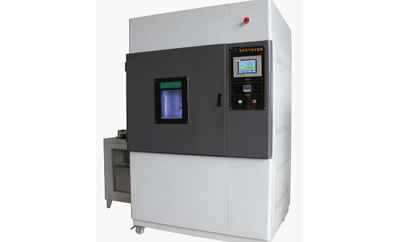

  • SNY/D400氙灯耐候老化试验箱
  • 发布日期:2013年04月21日  浏览次数:1794次 【关闭】
  •   我公司生产的氙灯耐气候系列试验箱,经内蒙古计量测试研究院和华东计量院检定,其性能和结构均满足GB/T 12527-2008、GB/T 14049-2008国家标准绝缘架空电缆的人工气侯老化试验要求。同时符合ASTMG155、ISO10SB02/B04、SAEJ2527、SAEJ2421等标准。
      采用了特有的直流长弧氙灯作为光源,模拟并强化到达地面的日光光谱,并通过适当控制温度、湿度和喷水等条件,用于对塑料、涂料、橡胶、木板材料不同种类或同种类不同配方材料的耐湿热户外气候性能比较,也可用于对已知耐候性材料进行质量等级评定试验。我公司生产的氙灯耐候试验箱的设计及制作,参照GB/T 16422.1-2006,《塑料实验室光源暴露试验方法》,GB/T14522-93《机械工业产品用塑料、涂料、橡胶材料人工气候加速试验方法》,GB/T 18244-2000《建筑防水材料老化试验方法》,GB/T 1865-1997 《色漆和清漆 人工气候老化和人工辐射暴露(滤过的氙弧辐射)》等标准。光源采用了美资企业提供的直流长弧氙灯(风冷),具备光照不闪烁,辐照强度衰减慢,使用稳定的优点。试验箱提供了风冷及水冷两种方案,实现恒温功能的同时,注重环保节能。SNY/D400系列氙灯耐候试验箱,更是具备高温、低温、湿热、淋雨及光照等强大的综合功能。上市以来,广受中国科学院多家单位、众多的质检院及企业的认可。
      一.基本原理与性能:
      耐候试验是科研生产过程中筛选配方优化产品组成的重要手段,也是产品质量检验的一项重要内容应用材料如涂料、塑料、铝塑板、以及汽车安全玻璃等产品标准均要求做耐候性试验。
    造成材料老化的主要因素是阳光和潮湿。耐候试验箱可以模拟由阳光、雨水和露水造成的危害。耐候试验箱利用氙灯模拟阳光照射的效果,利用冷凝湿气模拟雨水和露水,被测材料放置在一定温度下的光照和潮气交替的循环程序中进行测试,用数天或数周的时间即可重现户外数月乃至数年出现的危害。人工加速老化试验数据可以帮助选择新材料,改造现有材料,以及评价配方的变化是如何影响产品的耐久性的。
    主要性能
      1.1 模拟全阳光光谱
    氙灯耐气候试验箱通过将材料暴露在紫外线(UV)、可见光和红外光下,对材料的耐光性进行测定。它采用经过滤处理的氙弧灯来产生与阳光具有最大吻合性全阳光光谱。采用合理过滤处理的氙弧灯是测试产品对直接光照中或透过玻璃的阳光中较长波长段紫外线和可见光的敏感度的最佳方法。
      1.2 灯管与滤光器
    灯管的使用寿命取决于所使用的幅照强度水平。一般灯管的使用寿命为1200 小时左右。灯管更换方便快捷。有效的滤光玻璃可以为保持所需的光谱提供保障。
      1.3 水喷淋
      喷淋循环完全由程序控制,并可以在有光照或无光下进行。除了湿气导致的材料降解外,水喷淋循环还能有效模拟温度剧变和雨水侵蚀过程。由于经常遭到来自雨水的冲刷,木材的涂料层,包括油漆和著色剂,会出现相应的侵蚀现象。近期研究结果表明,这种雨水层冲刷掉,从而将材料本身直接暴露在UV 和水分的破坏性影响下。雨水喷淋功能可以再现此类环境条件,增强某些涂料电线电缆气候老化试验的相关性。
      1.4 光强度的控制
      光幅照度是指照射在平面上的光能的比率。一台耐光性试验箱或耐候性试验箱必须控制光的幅照强度,以达到加速试验和重现试验结果的目的。光幅照强度的变化会影响材料质量恶化的速度,而光波波长的变化(例如光谱能量分布)则同时会对材料降解的速度和类型产生影响。氙灯耐气候试验箱装有紫外幅照传感器,它可以对因灯管老化或任何其他变化造成的光能量下降及时做出修正。幅照传感器允许你在测试过程中选取适当的光幅照。幅照传感器可以在幅照室内连续监测光幅照强度,并且通过调节灯管功率,精确将幅照强度保持在运行。
      二.设备主要特点:
      1.水冷却装置:采用独立水循环系统,避免任何死角,可使测试区域内温度分布均匀。
    回路循环均符合测试标准,并可使开门瞬间温度回稳时间快,升温、降温系统完全独立可提高效率,降低测试成本,增长寿命,减低故障率。
      2.淋雨系统:设备的淋雨系统由水泵,时间继电器,喷嘴等组成部分,喷洒周期可调。
      3.黑板温度计直接测量试样表面温度.
      4.全光谱辐射强度计直接测量氙灯辐射强度550~1150 w/m2 (满足所有国标),并且可以设定调整氙灯辐射强度(即在一定范围内改变氙灯光功率),并可对因灯管自然老化引发的光能量下降进行及时修正,已获得有效光能量稳定的迁移值,减少试验结果的误差.(为保证光谱辐射强度计的可靠性,采用光钎传感器)
      5.装配有氙灯累时计.可累计试样所转移得到的光能量的量值.
      6.试样架试样架以1r/min的速度围绕光源旋转,在试样架上安装了黑板温度计BPT
      7.定时装置:为了记录每次试验工作时间,设备在操作面板上设有定时器,可对设备时间进行控制,定时结束设备即自动关闭。
      8.保护装置:为了使氙弧灯能正常工作,不致损坏,本设备除了氙弧灯点燃在电路上采用与冷却连锁外(即冷却风机不工作时氙弧灯是不能点亮的)并在运转过程中如果发生冷却系统故障、工作不正常时,氙灯自动熄灭,全机停止工作的保护设施。
      三.主要技术参数:
      1、工作室尺寸:(D×W×H):950 mm×950mm×850mm;
      2、温度范围:RT+10~80℃(可调);
      3、温度波动度:±0.5℃;
      4、温度均匀度:±2℃;
      5、湿度范围:50~98%RH(可调);
      6、湿热波动度:±3%R.H;
         7、光源:仪器采用一支原装进口全太阳能光谱长弧氙1800w灯管,使用寿命1500小时, 灯管更换简便快速,额外在配3支备用灯管.
         8、氙灯功率:6KW;
      9、样品架转速:360°旋转(1转/分钟无极可调);
      10、样品转架直径:800~959mm;
         11、实用光谱波长:290~850nm;
      12、黑板温度:40~80℃   ±3℃
      13、电源电压:交流380V(三相四线)
      14、喷水嘴内径¢0.8mm
      15、喷水周期:每次喷水时间:18min±0.5 min(可调)停喷时间:102min±0.5 min(可调)
      16、喷水水压:0.12-0.15MP
         17、降雨时间:0~9999min,连续降雨可调 降雨周期:0~240min,间隔(断)降雨可调
      18、氙灯辐射强度:550~1150 w/m2 (满足所有国标)
      四、 氙灯耐候试验箱箱体制作材料:
      1、外胆均采用优质(t=1.2mm)A3钢板数控机床加工成型,外壳表面进行喷塑处理,更光洁、美观;
      2、内胆为进口(SUS)304优质不锈钢板;
      3、保温材质:高密度玻璃纤维棉和高压聚胺脂发泡隔热保温,内外胆连接部位采用非金属耐高、低温材料,有效降低温度传导;
      4、温湿度循环系统:采用特制空调型低噪音长轴风扇电机,耐高低温之不锈钢多翼式叶轮,以达强度对流垂直扩散循环;
      5、门与箱体之间采用双层耐高温之高张性密封条以确保测试区的密闭;
      6、采用无反作用门把手,操作更容易;
      7、机器底部采用高品质可固定式PU活动轮;
      五、 氙灯耐候试验箱电路控制系统:
      1、温湿度控制仪表采用(韩国)全进口高精度数显微电脑集成控制器;
      2、精度:0.1℃(显示范围);
      3、解析度:±0.1℃;
      4、感温传感器:PT100铂金电阻测温体;
      5、控制方式:热平衡调温调湿方式;所有电器均采用(施耐德)系列产品;
      6、温湿度控制采用P . I . D+S.S.R系统同频道协调控制;
      7、具有自动演算的功能,可将温湿度变化条件立即修正,使温湿度控制更为精确稳定;
      8、循环系统采用单循环,离心风机,分流式风道结构
      六、氙灯耐候试验箱加热系统:
      1、采用远红外镍合金高速加温电加热器;
      2、高温、湿度、光照完全独立系统(互不干扰);
      3、温湿度控制输出功率均由微电脑演算,以达高精度及高效率之用电效益;
      七、氙灯耐候试验箱加湿系统:
      1、外置式锅炉蒸汽式加湿器具有节能降耗功能,可节约70%能耗;
      2、具有水位自动补偿、缺水报警系统;
      3、高湿度控制均采用P . I . D +S . S . R,系统同频道协调控制;
      八、氙灯老化试验箱制冷系统控制:
      1、 压缩机:全封闭法国泰康;
      2、 制冷方式:单机制冷;
      3、 制冷剂:(R23、R404)环保型;
      4、 系统管路均作通气加压48H捡漏测试;
      5、加温、降温系统完全独立;
      6、内螺旋式冷媒铜管;
      7、斜率式蒸发器;
      8、干燥过滤器、冷媒流量视窗、修理阀、油分离器、电磁阀、贮液筒均采用进口;
      9、除湿系统: 采用蒸发器盘管露点温度层流接触除湿方式;
      九、安全保护装置:
      安全保护措施:控制系统检测到下列保护装置(单列)作时,应能自动切断整机系统,并能进行声光报警提示。
      1.工作室超温保护 2、整体设备超温
      3、整体设备欠相/逆相4、制冷系统过载
      5、制冷系统超压6、整体设备定时
      7、漏电   8、缺水故障报警后自动停机等保护。
      十、试验主要配件:
      1.黑板温度计:金属黑板温度计;
      2.“F-ZA”光辐射计
      3.黑板温度计BPT或黑标准温度计BST.
      4.专用滤光器
      5.专门为电线电缆定制的不锈钢样品架
