  • LSQNY电线电缆曲挠仪试验机(二、三轮曲挠试验仪)
  • 发布日期：2023年10月31日  浏览次数：4093次 【关闭】
  •
    　一、仪器简介
    LSQNY.二.三轮曲挠仪是我公司在行业资深专家的指导下，广大客户使用反馈信息的基础上， 目前国内市场上同类检测设备不能完全满足以下标准和市场要求的背景下，我公司技术研发工程师反复认真分析研究以下标准,实地进行勘查,多次进行技术会议，研究确定可行的技术方案，自主研发出的产品，它适用于测定额定电压450/750V以下，两芯或两芯以上聚氯乙烯绝缘电缆或橡皮绝缘及特软电线的机械强度，其性能和结构能完全满足以下标准。
    1.GB/T5013.2-2008《额定电压450V/750V及以下橡皮绝缘电缆第2部分:试验方法》
    2.GB/T5013.8-2013《额定电压450V/750V及以下橡皮绝缘电缆第8部分:特软电线》
    3.GB/T5023.2-2008《额定电压450V/750V及以下聚氯乙烯绝缘电缆第2部分:试验方法》
    4.JB/T8734-2016《额定电压450V/750V及以下聚氯乙烯绝缘电缆电线和软线  第2部分:固定布线用电缆电线   第3部分:连接用软电线和软电缆 》
    5.JB/T8735-2016《额定电压450V/750V及以下橡皮绝缘软线和软电缆 第2部分:通用橡套软电缆 》
    6.GB/T33594-2017 《电动汽车充电用电缆  11.5.7成品电缆的机械强度试验 》
    7. EN50396:2005＋A1:2011(E)《低电压电缆的非电气特性试验方法  6.2成品电缆的曲挠试验 》
    8、符合TUV 莱茵2 PfG 2577/08.16《机器人系统电缆的要求》 。
    9、JB/T10491-2022《额定电压450V/750V及以下交联电缆聚烯烃绝缘电线和电缆7.4曲挠试验》
    二、主要技术参数

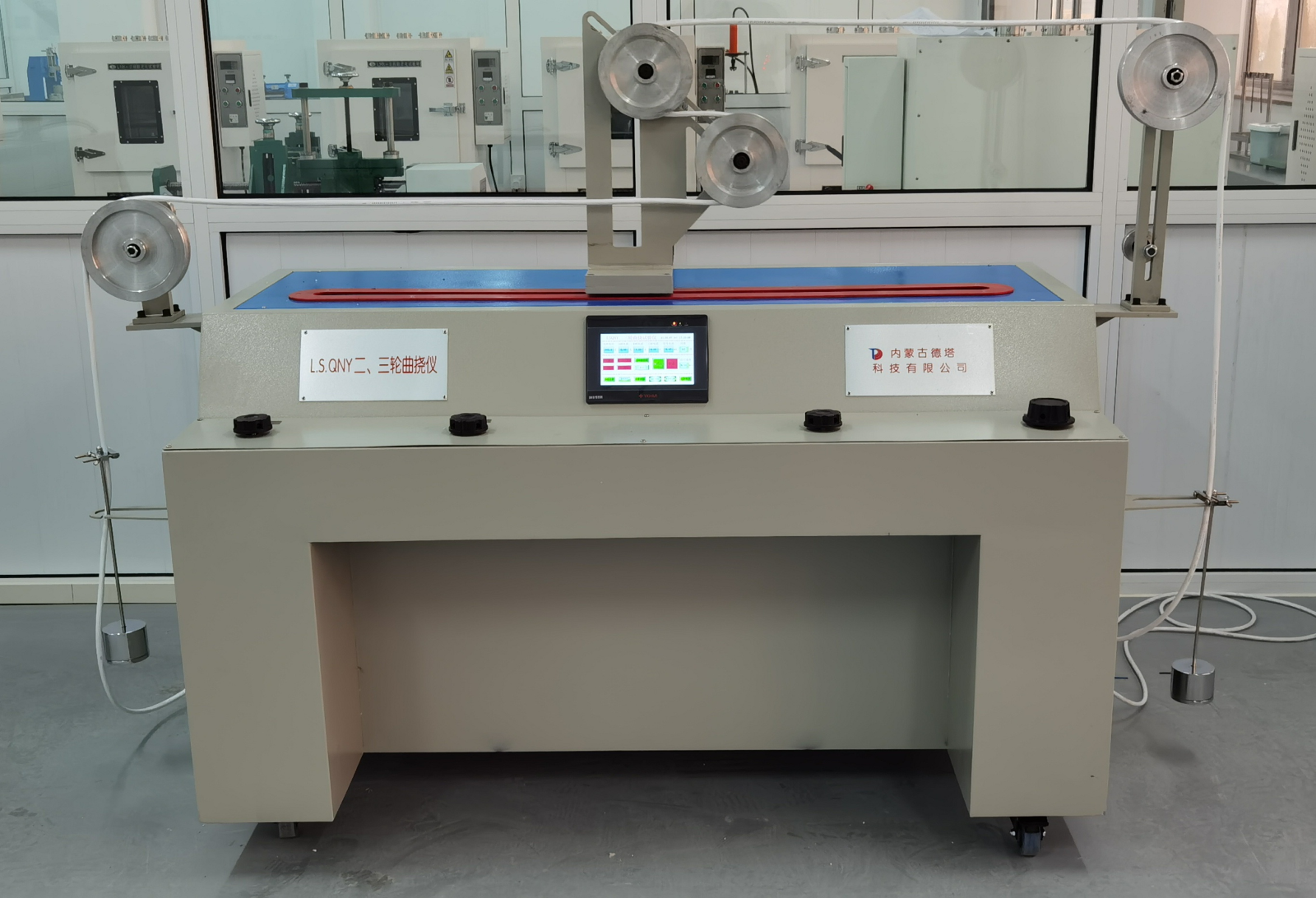

    2.1试验仪器结构见图1
    2.2本设备包括一辆小车C，小车的驱动装置以及对每一根试样试验用的四个滑轮。可移动的小车C上安装有直径相等的两个滑轮A和B。设备两端各有一个固定滑轮，直径可以与滑轮A和B不等，但四个滑轮的安装应可使试样呈水平状态；
    2.3二滑轮设备小车可以0.33m/s的恒速在大于1m的距离之间往复移动（GB∕T 5023.2-2008-3.1曲挠试验），三滑轮设备小车应具有约0.1m/s的恒定速度移动（GB∕T 5013.2-2008-3.5三轮曲挠试验）；
    2.4滑轮为合金铝金属材质，二滑轮配置直径为60mm、80mm、120mm、160mm、180mm、200mm的扁形滑轮各2只，以及同直径规格的圆形滑轮各2只，分别用于扁形电缆及圆形电缆，三滑轮配置直径为40mm、45mm、50mm各3只，设备二、三滑轮应为共用结构，便于更换；
    2.5二滑轮可实现重量为0.5kg、1.0kg、1.5 kg、2.0 kg、2.5 kg、3.0 kg、3.5 kg、4.0 kg、5.0 kg、7.5 kg、9.0 kg负重自由组合，每种组合2套；三滑轮可实现负重为42N、56N、63N、84N和126N自由组合，配备相应的导向滑轮直径40mm、45mm、50mm；
    2.6本仪器有3K调压器，满足标准可以调整230V、400V两芯、多芯线缆测试，可以按标准要求施加试验电流；
    2.7电压、电流表测量精度：电流误差≤±2.5%，电压≤±1.5%；
    2.8本仪器有击穿检测，且有毫安级别的击穿电流检测,发生击穿短路、断路等故障后，可明确指示何处发生了何种故障（例如，ABC三相+N，应可明确指示AB间短路，AN间短路，N断路等）；
    2.9接线端子为旋钮式，端子粗大易扭，连接用的端子具有可靠安全绝缘，且应不使用螺丝刀等额外工具既可以完成可靠的试样连接；
    2.10设备运行过程中无明显火花、不烧蚀设备外壳、不烧蚀曲挠轮。本仪器没有明显的安全隐患，且有安全保护措施，双重漏电短路器，保证设备运行时的安全；
    2.11本仪器需采用昆仑通泰7寸触摸屏作为人机界面，方便操作与数据显示；
    2.12驱动系统采用ABB直线导轨和台湾明椿电机，小车平稳运动且转换方向时不发生急跳；
    2.13设备应具备自检功能，可以人为模拟判断电流断路检测功能、导体间短路检测功能、试样与滑轮间短路检测功能是否正常；
    2.14通过专门的砝码架固定砝码，并有专门的伸出型支架与之配合，其形式如下图1
    2.15回转速度可以调节，速度能实时显示在触摸屏上，方便计量参照；
    2.16电流数据可以按照正比例关系设置斜率K值在触摸屏上进行调校，方便计量校准；
    2.17本仪器有短路、断路报警功能，次数报警功能可编辑选择（达到次数时，蜂鸣器不响，或响几声后停止，本仪器自动停机）；
    2.18电源电压：AC380v 50HZ。（三相五线）
    2.19  额定功率：400W。
    2.20  载荷端子加载试样电流：0-30 A（可调）。
    2.21小车滑动次数预置：二轮试验往返15000次和单程30000次可预置，三轮试验往返(1000次或2000次)和单程(2000次或4000次)可预置。充电桩电缆试验往返30000次和单程60000次可预置。
    2.22 挂钩和砝码架质量：500g。
