产品介绍
23JB精密数显投影仪
发布日期:2023年10月31日
浏览次数:1814次
【关闭】
23JB
精密
数显投影仪
一、 简介

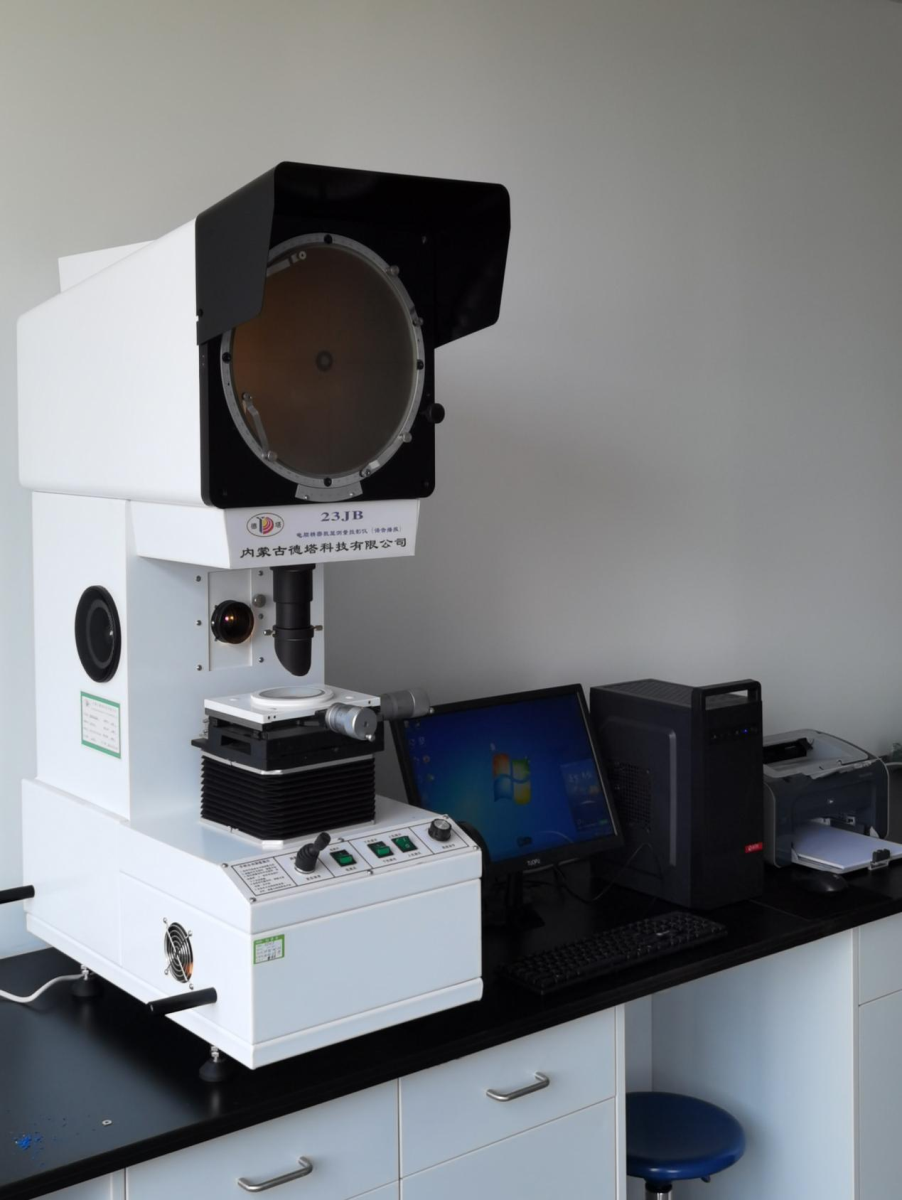

电脑控制23JB精密数显投影仪
是电脑控制的电线电缆厚度及外径测量的专用仪器,本仪器是德塔公司自主研发的程序软件,为光学投影、光栅尺测量、电脑分析、电脑直接显示绝缘厚度、最薄点、最厚点、平均厚度和外径测量值。23JB电脑控制数显精密投影仪适用于GB/T2951.11-2008《电缆和光缆绝缘和护套材料通用试验方法·第11部分·通用试验方法·厚度和外形机械性能试验》标准中对电线电缆绝缘厚度和外径测
二、性能特点:
2.1控制为电脑控制,具有操作简便、使用方便、结果准确、数据可追溯、可打印结果等特点。
2.2光学投影仪配备10倍镜头,完全满足标准要求,
2.3投影图像清晰,十字线精确。
2.4设备配备光栅尺测量误差为±0.0001可忽略不计。
2.5电脑软件为公司独立研发,可根据客户要求更改升级。
2.6测量后可自动计算最小值、最大值、平均厚度、平均外径、也可人工输入。
2.7 试验结果可存档、追溯、可随时打印结果。
三、主要技术参数:
23JB数显精密投影仪参数和规格:
1、投影尺寸:ф308mm,
2、投影屏旋转范围:0~360°,
3、旋转角度游标分划:2’
4、物镜:放大倍数:10倍
5、物方线视场(mm): ф30
6、 物方工作距离(mm):85.17
7、反射方式:外反射加内反射
8、工作台:金属台面尺寸(mm):200×160
9、 X座标行程:(mm)50 测微手轮格值:0.01
10、 Y座标行程:(mm)50 测微手轮格值:0.01
11、玻璃台面尺寸(mm): ф90 旋转范围:0~360°
12、测量重复性小于±0.01mm
13、准确度小于±0.01mm
14、仪器照明:24V,150W卤钨灯
15、调焦范围: 70mm
16、冷却方式:风冷3只轴流风机
17、电源:220V(AC),50/60Hz总功率350W
