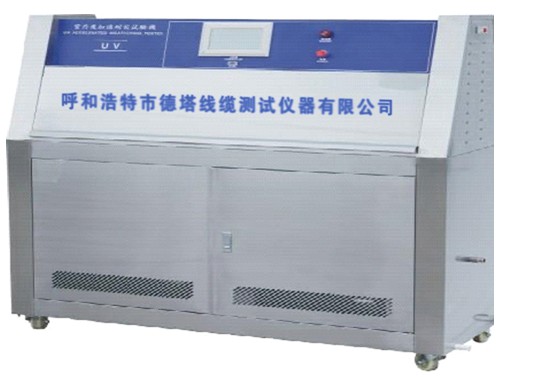

  • ZUV/D300紫外耐侯老化试验箱
  • 发布日期:2013年04月21日  浏览次数:1535次 【关闭】
  •
      ZUV/D300紫外耐侯老化试验箱与进口相媲美,本产品采用能最佳模拟阳光中UV段光谱的荧光紫外灯,并结合控温、供湿等装置来模拟对材料造成变色、亮度、强度下降;开裂、剥落、粉化、氧化等损害的阳光(UV段)高温、高湿、凝露、黑暗周期等因素,同时通过紫外光与湿气之间的协同作用使得材料单一耐光能力或单一耐湿能力减弱或失效,从而广泛用于对材料耐气候性能的评价,设备具有提供最好的阳光UV模拟,使用维护成本低廉,易于使用,设备采用程控器自动运行试验周期,自动化程度高,灯光稳定性好,试验结果重现率高等特点。
      一. 本设备符合标准如下:
      1、GB/T14552-2008《中华人民共和国国家标准--机械工业产品用塑料、涂料、橡胶材料—人工气候加速试验方法》中的a、荧光紫外线/冷凝试验方法;
      2、GB/T16422.3-1997 GB/T16585-96 相关分析方法;
      3、GB/T16585-1996《中华人民共和国国家标准—硫化橡胶人工气候老化(荧光紫外灯)试验方法》;
      4、GB/T16422.3-1997《塑料实验室光源暴露试验方法》等相应标准条款设计制造标准;
      5、符合国际测试标准:ASTM D4329、ISO 4892-3、ISO 11507、SAE J2020、GB/T16422.3-1997,
      GB/T14522,GB/T16422.3-1997,GB/T14522,GB/T5170.9等现行紫外线老化试验标准;
      6、其他各类标准未详尽列出,如有需要,请与我司技术部门确认。
      二.主要技术参数:
      1.外形及尺寸1300×530×1460mm
      2.试验箱空间:  1140×450×500
      3.试验室材质:内外3042B不锈钢。
      4.试样架:铝合金框式基架衬板
      4-1标准试件尺寸:75×90mm、75×190mm 两种规格(可定做特殊规 格样品架)
      4-2 测试能力:48 片、
      4-3 试件离灯表面的最近平行面距离:50mm
      4-4 样品的最大厚度:20mm
      5.黑板温度计:70×100×1.5(mm) .
      6.控制仪:触摸屏程控仪,采集数据的U盘接口安装在面板上,方便采集。
      7.暴露方式:蒸气冷凝机理
      8.辐射计:UV-B紫外辐射计
      9.可设定、测量紫外辐射强度并通过累时计算辐射功积算值.
      10.紫外灯管参数:
      10-1 灯管型号:UV-A(315~400nm)、UV-B(280~315nm)任选
      10-2 灯管品牌:美国Q-lab 原装进口
      10-3 灯的中心距离:70mm
      10-4 辐射强度:0.4w/m2~1w/m2 以内可调(满足现行各大标准)
      11.试验箱温度指标:
      11-1 光照温度范围:50℃~70℃
      11-2 冷凝温度范围:40℃~60℃
      11-3 光照温度容差:≤±2℃
      11-4 温度波动度≤±2℃
      12.黑板温度计
      12-1 测量范围:30~80℃
      12-2 容差为±1℃
      13.湿度范围:45%~70%R.H

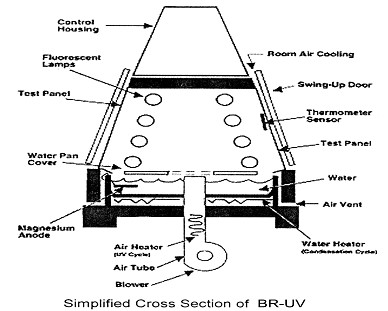

      14.控温方式:PID 自整定控温方式(工作室构示意图)
      15.水槽要求:水深不大于25mm,并有供水
      16.独有技术特色(和清华大学联合开发):
      16-1 采用原装进口Q-lab 荧光紫外灯为光源,确保了试验光源的真实可靠性;
      16-2 编程方便,误操作和故障自动报警,光强度可编程设定并自动实现;
      16-3太阳眼:台湾原装进口的太阳眼,可对光辐照度进行长期稳定测量和控制;
      16-4 数据存储:包括试验温度、试验时间、辐照强度等关键参数均可通过电脑实时监控并保存;
      16-5 界面:7 寸超大真彩触摸屏,人性化友好界面。
      三.仪器主要特点
      1、使用方便:
      简易触摸屏操作及控制;
      更换灯管简便;
      先进校准技术;
      所有重要参数显示于同一页面;
      电源中断后自动重启功能;
      预先编制程序存储,实现零错误操作。
      2、经济性:
      低成本,经济型的高水准老化设备;
      高性价比的荧光灯使用寿命;
      即插即用,低维护要求;
      3、稳定可靠性能:
      良好和稳定的辐射度和温度分布;
      最高辅照度>1.55UVA和>1.23UVB;
      先进的技术和工艺,进一步提高了光学和温度传感器的精度;
      气体加热器的保护设计有效防止溅水,避免烧毁;
      机架一体的水位保护开关和观察窗有效保护意外损伤;
      叠加式机架使有限的占地面积内提高了测试容量,叠加的机器可选配喷淋装置。
      四、试验箱性能结构:
      1、箱体采用全数控制作,工艺先进、线条流畅、美观大方;
      2、内箱材质为SUS304高级不锈钢板,外箱材质为SUS202不锈钢钢板经表面特殊处理后静电喷涂而成;
      3、箱盖为双向翻盖式,开闭轻松自如;
      4、样品架采用不锈钢及铝合金制成网框,便于样品的存取;
      5、水槽位于箱体下部,内置电加热器;
      6、试验箱外壳各开启处均采用门式开启装置,开启方便;
      7、为便于移动,仪器底部安装脚轮,位置固定后用U 形环固定试验机位置;
      B、试验光源:
      1、光源采用8 支额定功率为40W 的进口紫外荧光灯作发光源。紫外线荧光灯管分布在机器的两侧,每侧各4支;
      2、有UVA-340 和UVB-313 光源供用户选择配置;
      2-1、UVA-340 灯管的发光光谱能量主要集中在340nm 的波长处;
      2-2、UVB-313 灯管的发光光谱主要集中在313nm 波长附近;
           2-3、通常我们标配的是UVA-340 灯管;
      3、由于荧光灯光能量输出会随时间而逐步衰减,为了减小因光能量衰减影响试验,所以本试验箱在所有的八支灯管中每隔1/4 的荧光灯寿命时,由一支新灯管替换一支旧灯管,这样,紫外光源始
     终由新灯和旧灯组成,从而得到一个输出恒定的光能量。
       4、灯管有效使用寿命可在1600 小时左右
      5、电气控制:
      5-1、黑板温度、冷凝温度均采用触摸屏控制器直接控制
      5-2、其余控制部件基本采用进口电子元器件
      5-3、辐照度均匀度:≤4%(在样品表面处)
      5-4、黑板温度监控:采用标准的Pt-100 黑板温度传感器,精确控制测试过程的样品表面温度
      6、水槽温度监控:在循环测试过程中,有一个测试段是黑暗凝露过程,它需要箱体内能产生较高温度的饱和水蒸气,当水蒸气遇到相对较冷的样板表面时,会在样板表面凝结成露水。
      7、试验箱配备时间控制器,范围0~9999H,具有累计时间及停电记忆功能。
      8、安全防护装置:箱内温度超温保护:当箱内温度超过90℃±10%时,机器会自动切断灯管和加热 器的电源供应,并进入平衡状态冷却水槽低水位报警,防止加热器空焚。
      五、控制系统:
      本设备拥有强大而丰富的控制系统,详细介绍如下:
      (1) 初始画面


      用户可以通过主目录画面切换到其他画面,主目录画面如上图所示:
      (2)定制运行功能:用户可以使用本功能实现连续紫外试验功能。在定制运行画面中,用户可以手动控制各功能的开启与关闭。在此画面,可实现温度整定,具有温度自动演算功能。定值运行画面
      (3)程序控制功能
      在程序控制画面,用户可以按照编辑好的程序自动运行本设备。程序运行时,设备具有程序保 持、 跳段等功能。并且能直观地观察到程序的总运行时间、程序段的段运行时间、程序编号等基本信息。同时,各系统的运行状态也会直观地显示在画面上。
      (4)文档管理功能本设备具有强大的文档记录、管理、储存功能。
      1.文档功能:可选择禁用或启用文档功能
      2.文档名称:可编辑所保存文档的文件名称,最大可设定10个字符文件名称
      3.保存编号:设备内部存储最多支持记录4个文档。默认情况下最旧的文件将被最新的文件覆盖,但用户可通过设定保存编号来指定文件保存地方。
      4.采样时间:具有1秒、10秒、30秒、60秒采样功能
      5.文档管理:可通过外接电脑实现数据拷贝功能
      六. 培训及服务
      1.卖方负责对买方操作人员及维修人员、工艺人员进行免费培训.
      2.使受训人员了解设备性能、维护及常见故障,能够独立地掌握操作、编程、调整、维修等要求.
      3.设备在买方现场正式验收合格后,整机为叁年的保修服务,终身服务。在保修期内出现各类故障卖方及时免费维修服务,对非人为造成的各类零件损坏,及时免费更换。
      4.保修期外修理收取材料成本费,卖方应尽快按成本价供应设备的零、配件。
      5.卖方对设备软件实行终身免费升级.
